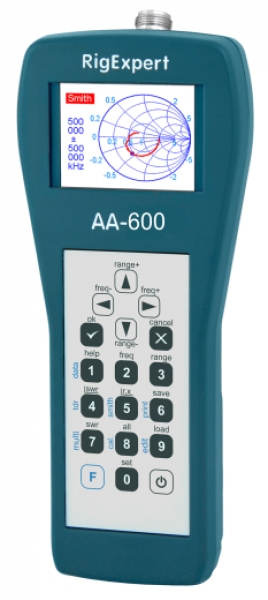

Rigexpert AA-600

Анализатор антенный 1-600 МГц RGB LCD

Диапазон, МГц	• 1-600
Разъем подключения	• N-Type

Описание Дополнительная информация Характеристики RigExpert AA-600 и AA-1000 – это многофункциональные анализаторы, предназначенные для проверки, настройки и ремонта антенн и антенно-фидерных трактов.

В первую очередь - это измерители КСВ (коэффициента стоячей волны) и импеданса антенны (векторный анализатор) в широком диапазоне частот.

Графическое отображение КСВ (коэффициента стоячей волны) и импеданса является ключевой особенностью этих анализаторов.

Удобные в использовании режимы измерений, как и дополнительные функции (память графиков, подключение к компьютеру и т.д.) делают RigExpert AA-600 и AA-1000 привлекательными как для профессионалов, так и для радиолюбителей.

AA-600 и AA-1000 выпускаются в двух версиях: версия для США выводит на экран полярный график, версия для других стран - диаграмму Смита.

При помощи этих анализаторов с успехом решаются следующие задачи:

Быстрая проверка антенны
Настройка антенны
Измерение КСВ и импеданса антенны и сравнение их до и после определенного события (дождя, урагана и т.п.)
Изготовление коаксиальных линий и измерение их параметров
Тестирование кабелей и выявление их повреждения
Измерение емкости и индуктивности реактивных нагрузок
Частотный диапазон:
0.1 … 600 МГц - AA-600
0.1 … 1000 МГц - AA-1000

Дискретность ввода частоты: 1 кГц

Измерение в 25, 50, 75 и 100-омных системах

Диапазон измерения КСВ:
1 .. 100 – в числовом представлении,
1 … 10 – в графическом режиме

Отображение КСВ: цифровая индикация или закрашенная полоска

Диапазон R и X:
0…10000, -10000…10000 – в числовом представлении,
0…1000, -1000…1000 – в графическом режиме

Режимы отображения:

- КСВ на одной или нескольких частотах
- КСВ, возвратные потери, R, X, Z, L, C на заданной частоте
- График КСВ, 80 точек
- График R,X, 80 точек
- Диаграмма Смита (или полярный график), 80 точек
- Режим измерения неоднородностей линий передач

Опциональная калибровка в графических режимах измерения КСВ, R,X и диаграммы Смита (или полярного графика).

Антенный разъем:

- Тип разъема: N
- Форма выходного сигнала: прямоугольная, частотой 0.1 … 200 МГц. Для измерений на более высоких частотах используются гармоники основного сигнала.
- Выходная мощность: -10 дБм (на нагрузке 50 Ом)

Питание:

- Три щелочные батарейки с напряженим 1.5 В, типоразмер AA *
- Три никель-метал-гидридных аккумулятора на напряжение 1.2 В, емкостью 1800…3000 мАч *
- Макс. 3 часа непрерывных измерений или двое суток в «дежурном» режиме, при использовании свежезаряженных элементов питания
- При подключении анализатора к компьютеру – питание от USB-шины

Интерфейс:

- Цветной TFT-дисплей, 320x240 точек
- Влагозащитная клавиатура, 6x3 клавиш
- Многоязычные меню и система помощи
- Подключение к компьютеру через интерфейс USB

Размеры: 23x10x5.5 см

Рабочая температура: 0…40 °C

Масса: 650 г

* Батареи питания не входят к комплект поставки анализатора.
