Универсальный программатор для радиостанций PLANETA URIB-01 (Universal Radio Interface Box) предназначен для программирования большинства радиостанций, таких известных брендов как: ALINCO, YAESU, VERTEX, MOTOROLA, KENWOOD, ICOM и некоторых других, использующих шины TX, RX, Gnd.
Полный список радиостанций, проверенных на совместимость, находится ЗДЕСЬ. (MS Word, 300 Kb)
Комплектность:
Программатор - 1 шт Кабель связи с РС (DB9M - DB9F) 2м. - 1 шт Универсальный адаптер питания - 1 шт.

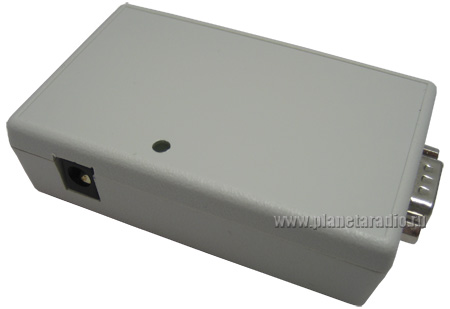

На торцевых сторонах программатора находятся разъемы для подключения кабеля RS-232 и интерфейсного кабеля радиостанции (приобретается отдельно).
На верхней крышке находится индикатор включения питания . Кабель связи с РС используется для подключения программатора к последовательному порту (СОМ1 или СОМ2) персонального компьютера.
Выбор номера порта для работы осуществляется с помощью программного обеспечения для программирования радиостанции (ПО в к комплект программирования не входит).
Кабель программирования используется для связи программатора с радиостанцией (требуется особый переходной кабель для каждого типа радиостанции (в комплект не входит).
Внимание! Чертежи кабелей для радиостанций разных производителей находятся в приложении. Универсальный адаптер питания используется для обеспечения питания программатора.
Внимание!Производитель программатора не занимается распространением программного обеспечения для программирования радиостанций! Все необходимое программное обеспечение Вы сможете найти в интернете.
Распиновка выходного разъема универсального программатора (DB 9 M)
1 – Rx 2 – Tx 3 – вывод питания +5v Vout 4 – не используется 5 – земля GND 6 – не используется 7 – не используется 8 – выход питания 7,5 вольт Vsupp 9 – не используется
На контакт "8" выведено напряжение +7,5 вольт для подключения питания портативных радиостанций. Для использования этой линии, например, для программирования р/с Motorola GP300, необходимо добавить эту линию к переходнику для радиостанции. Это избавляет от необходимости использовать собственный аккумулятор радиостанции.
Внимание! При питании радиостанций от программатора ток потребления не должен превышать 900мА !
На контакт «3» выведено питание +5в для некоторых типов кабелей. Использование этого напряжения для иных целей недопустимо!
Порядок работы
1. подключить кабель связи к свободному порту RS232 на РС. Внимание! При использовании "виртуальных" COM портов и переходников USB->COM правильная работа программного обеспечения не гарантируется! 2. подключить выходной кабель (кабель программирования) к радиостанции (схемы различных интерфейсных кабелей указаны ниже). 3. включить питание радиостанции 4. подключить программатор к универсальному адаптеру питания 5. запустить на РС программу для программирования радиостанций. 6. Приступить к программированию в соответствии с инструкциями ПО.
Схемы распайки интерфейсных кабелей:
