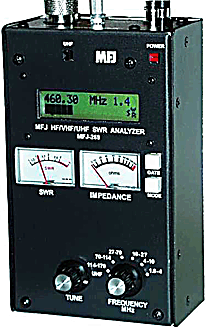

MFJ 269

Антенный анализатор, 1,8-170, 420-460 (только КСВ) Описание Антенный анализатор MFJ-269 позволяет измерить в полосе частот от 1,8 до 170 МГц (420-460 МГц только КСВ) основные параметры антенно-фидерного тракта, в первую очередь, КСВ и импеданс (полное сопротивление).
Результаты измерения импеданса представляются либо как последовательно включенные активное и реактивное сопротивления (R+jX), либо как его модуль (Z) и фаза (в градусах). Прибор дает возможность оценить коэффициент укорочения и вносимое затухание коаксиальных кабелей, определить расстояние до обрыва или короткого замыкания в фидере. Возможно измерение индуктивности катушек и емкости конденсаторов. Результаты измерений отображаются двумя стрелочными индикаторами и на большом многофункциональном ЖК-дисплее. Прибор снабжен встроенным частотомером, устройством для зарядки никель-кадмиевых аккумуляторов, индикатором разряда аккумуляторов или батарей, схемой экономии питания (включается в том случае, если длительное время не производится никаких манипуляций).

Пользоваться прибором очень просто: нужно выбрать переключателем необходимый поддиапазон и установить частоту, на которой будут производиться измерения. А список возможных применений прибора очень велик. Он позволяет определять резонансные частоты самых разнообразных антенн - от простейших диполей и штырей до волновых каналов, "квадратов", DELTA LOOP и т.п. Автономное питание делает его незаменимым для настройки автомобильных антенн и базовых антенн по месту установки. MFJ-259B очень удобен для снятия амплитудно-частотных характеристик фильтров, согласующих и симметрирующих устройств.

Одной из новых функций прибора (по сравнению с предшественниками) является возможность измерить длину бухты кабеля по известному коэффициенту укорочения или решить обратную задачу - по известной длине кабеля вычислить коэффициент укорочения.

Компактный MFJ-269B - настоящая настольная лаборатория. Встроенный частотомер можно использовать для определения частоты внешнего источника сигнала, а генератор прибора - в качестве источника сигнала для настройки КВ и УКВ аппаратуры.
